こんにちは、みる(@mill_tesagyo)です。

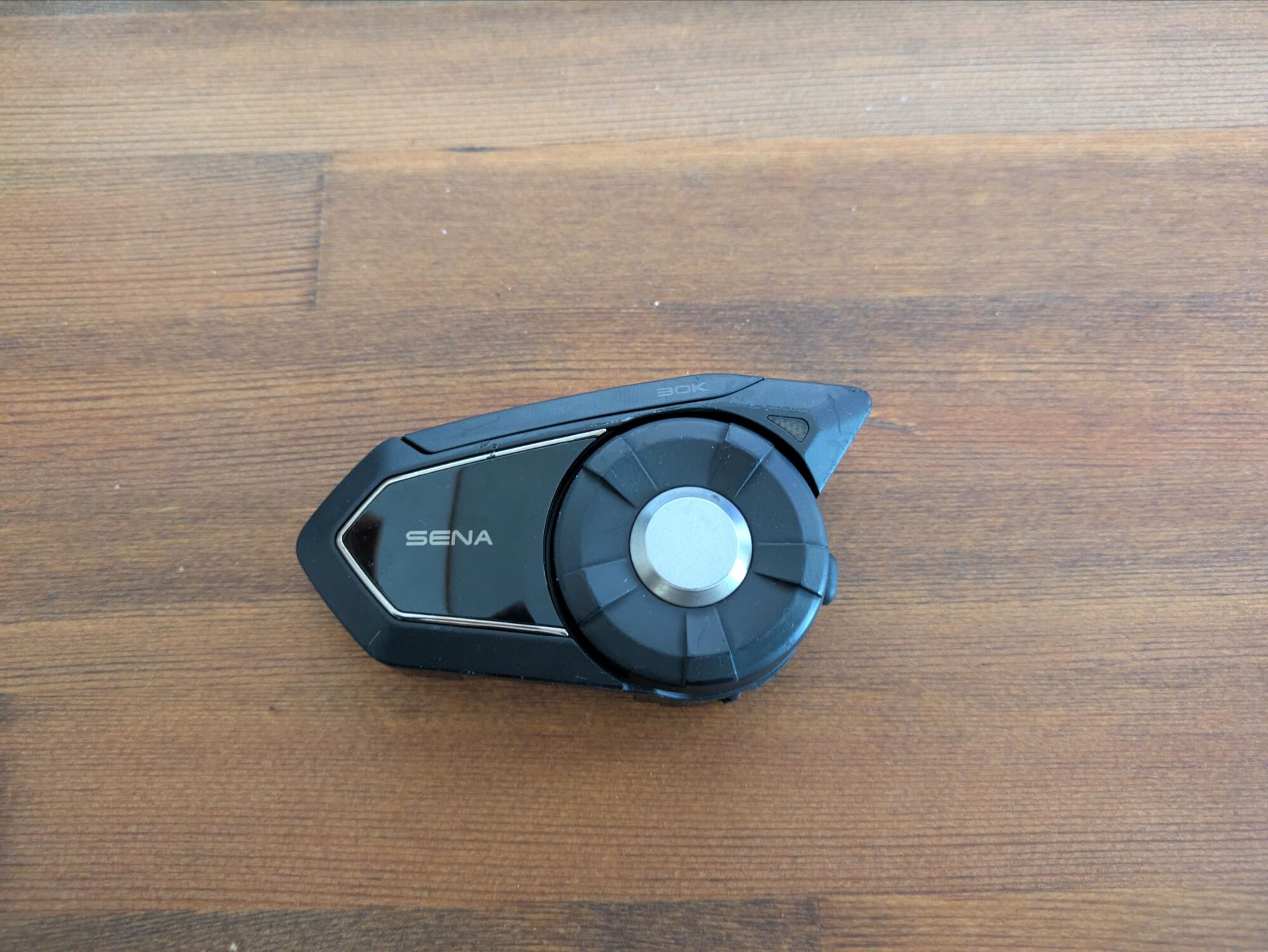

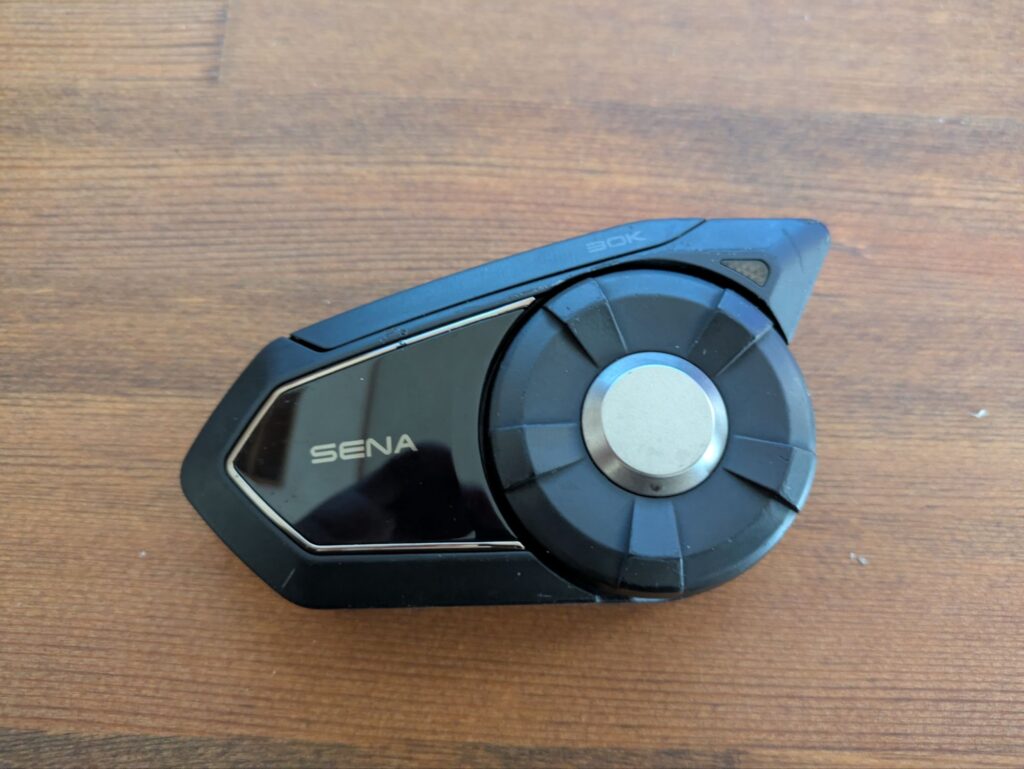

今回はSENA 30Kのバッテリー交換の方法について書いていきます。
5年ほどSENA30Kを使用して、途中一度電源が入らなくなり保証で交換してもらいましたが
最近オープンメッシュで通話すると半日持たずにバッテリーが切れるので、この機会にバッテリー交換をしたいと思い実施しました。
SENA 30Kを使用していてバッテリーの消耗が激しいと感じている方の参考になればと思います。
本記事の内容
- SENA30Kのバッテリー交換方法
- SENA30Kのバッテリー交換に必要な工具
- SENA30Kのバッテリー交換を行った際の作業時間
SENA30Kのバッテリー交換に必要なもの
SENA30Kのバッテリー交換に必要な工具（実際に使用した工具）はコチラ👇
必須工具一覧
- 精密ドライバー：プラス
(ネジを外すのに必要） - 精密ドライバー：マイナス
(カバーをこじったりするのに必要。※今回はカッターでこじりました） - ピンセット
(バッテリーのカプラーを繋ぐのに使用。指先が細ければ指でもできます) - 交換用バッテリー
今回購入したバッテリーはコチラ👇
実際の作業
それでは実際の作業風景を書いていきます。
カバーを外す

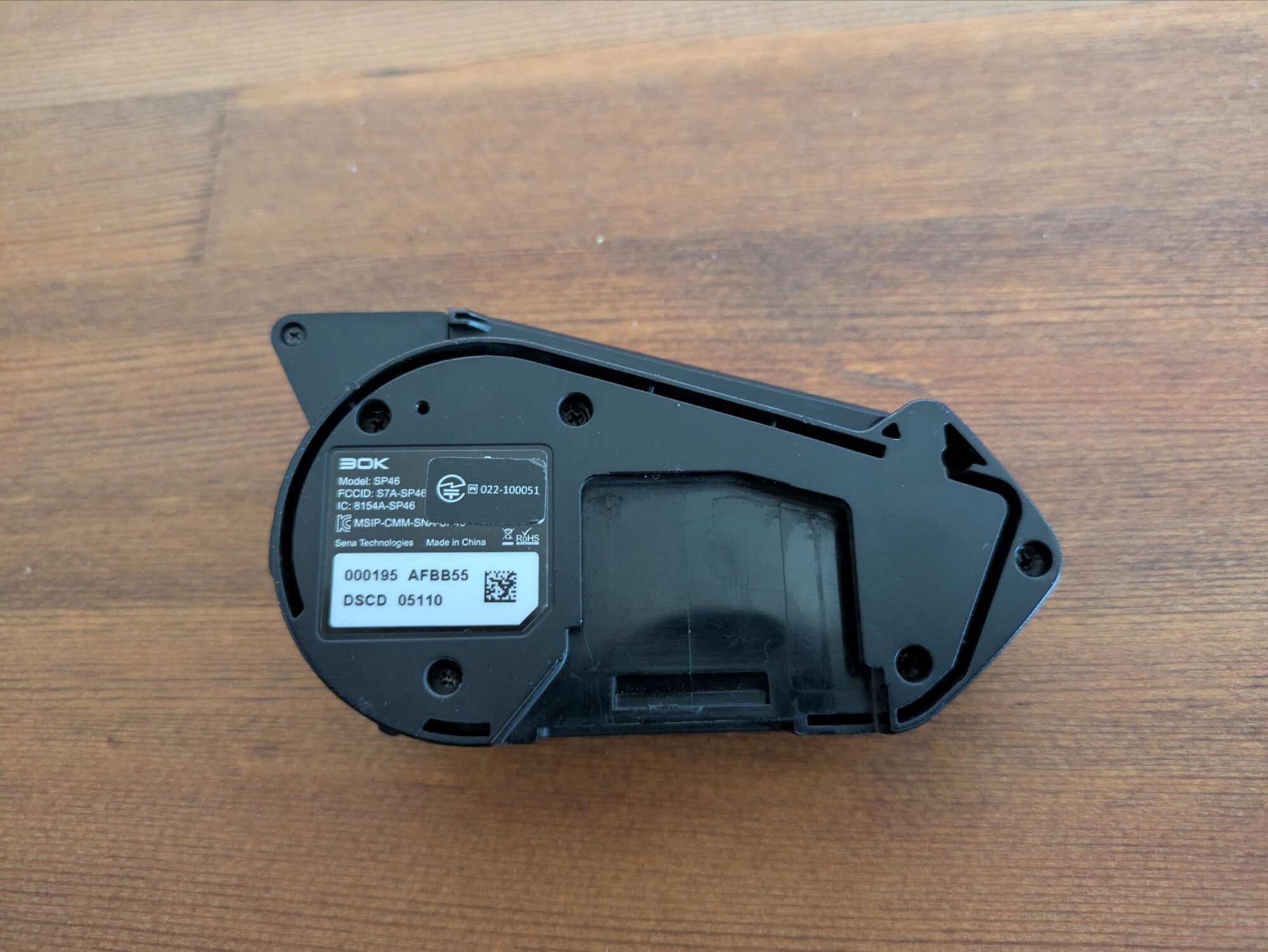

まずは裏面のネジを外してカバーを外します。
裏面のネジ7つを外していきます。

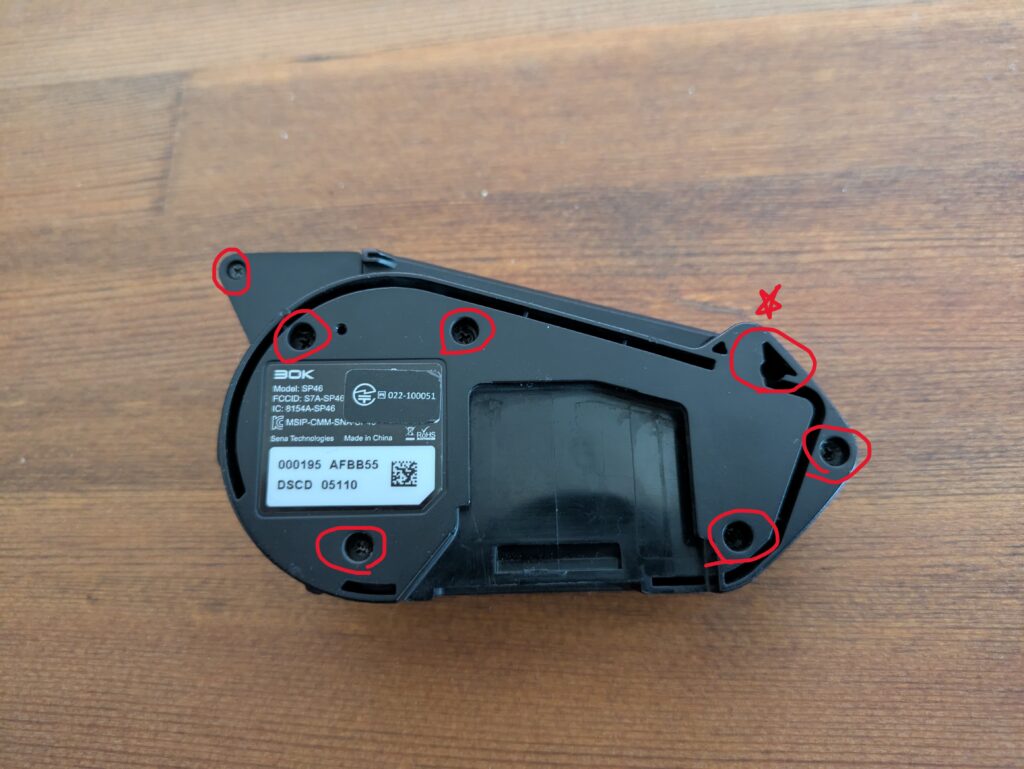

ネジが止められている個所はコチラ👇

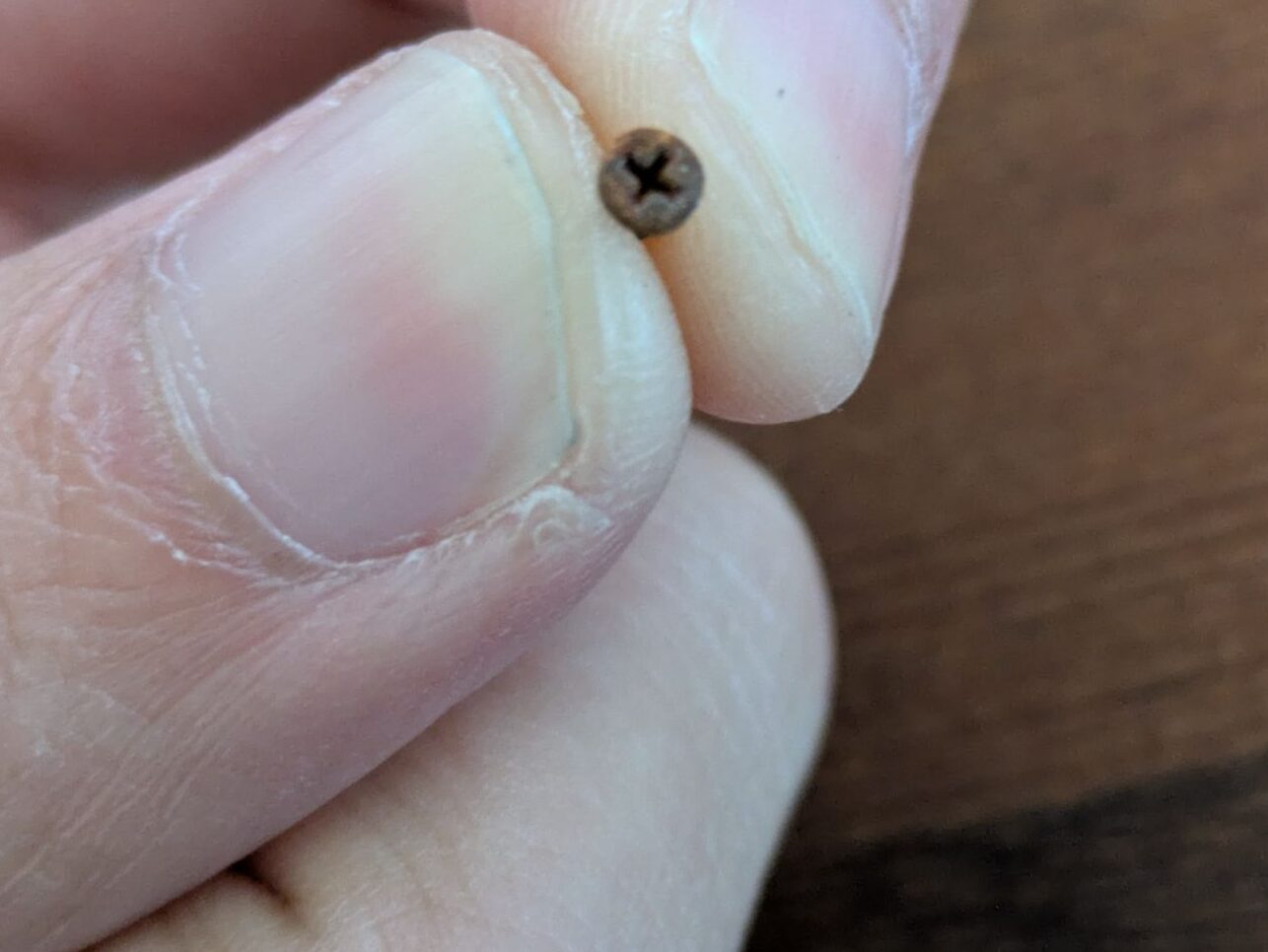

写真の☆がついている個所のネジが一番錆びていました。
奥まっているから水が入ると乾燥しにくいのかもしれません。

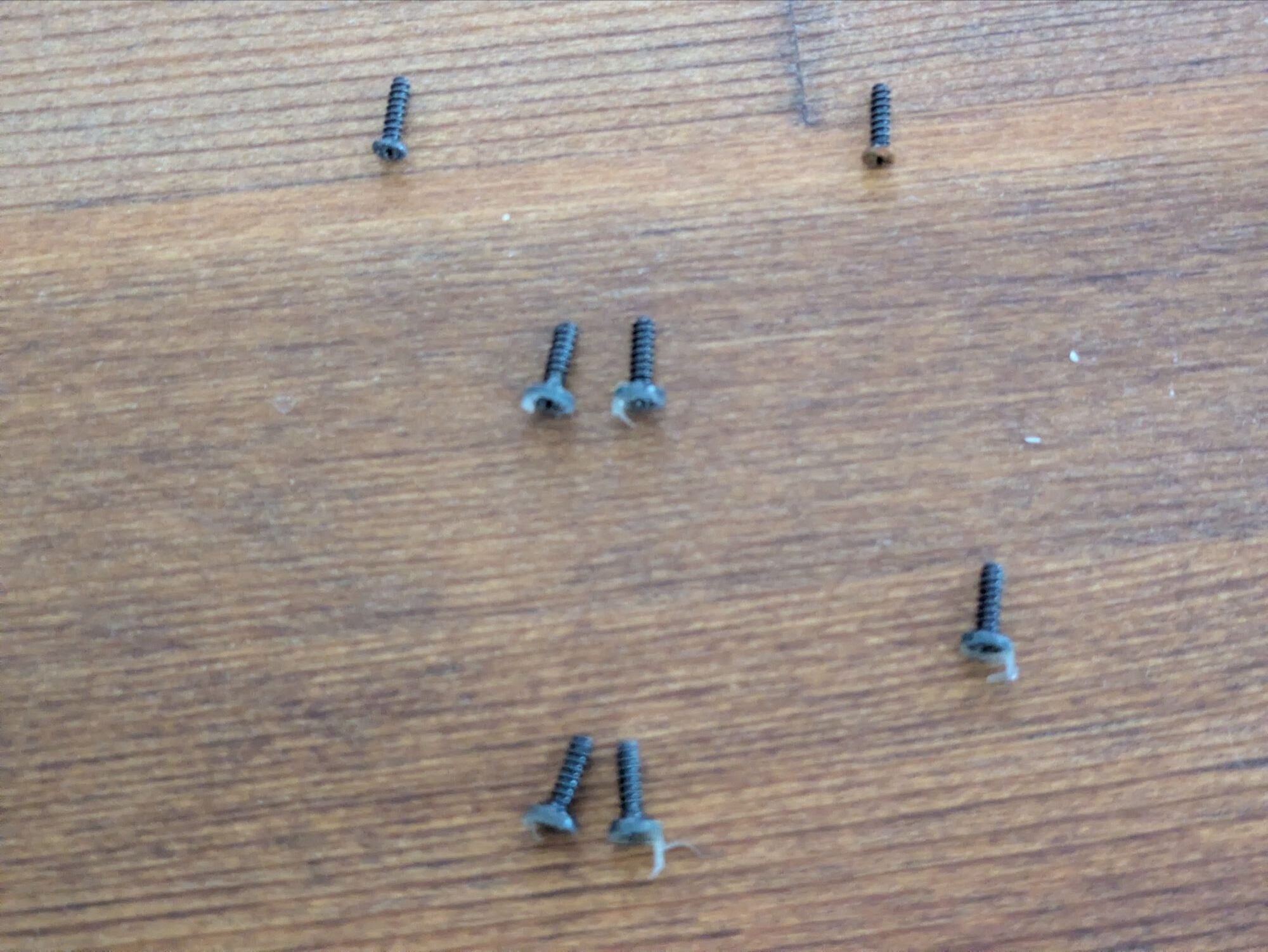

ネジは微妙に長さが違ってたりするので、外した配置通りに置いておきます。
外した時に防水用のコーティング剤みたいなのがついていました。

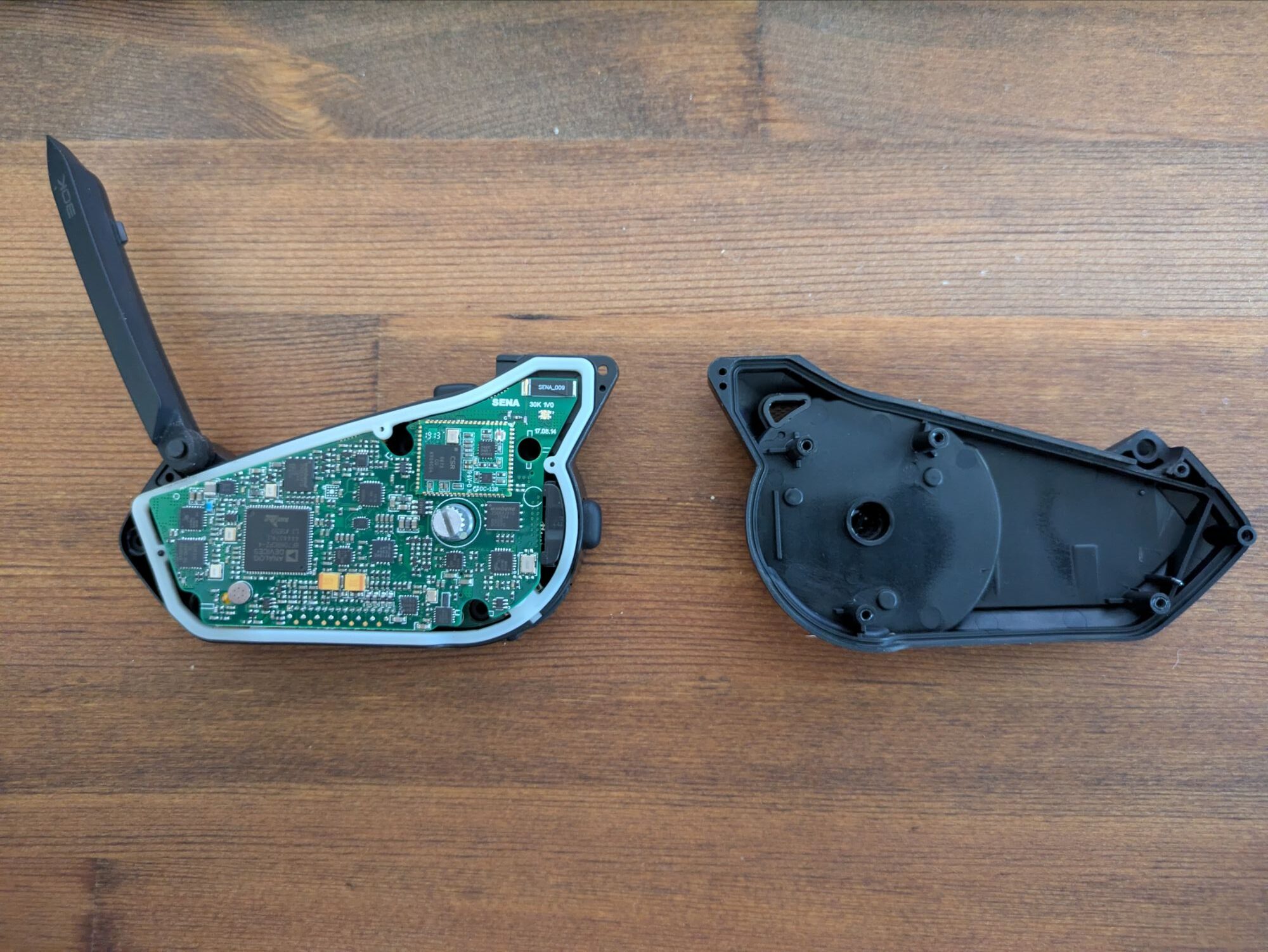

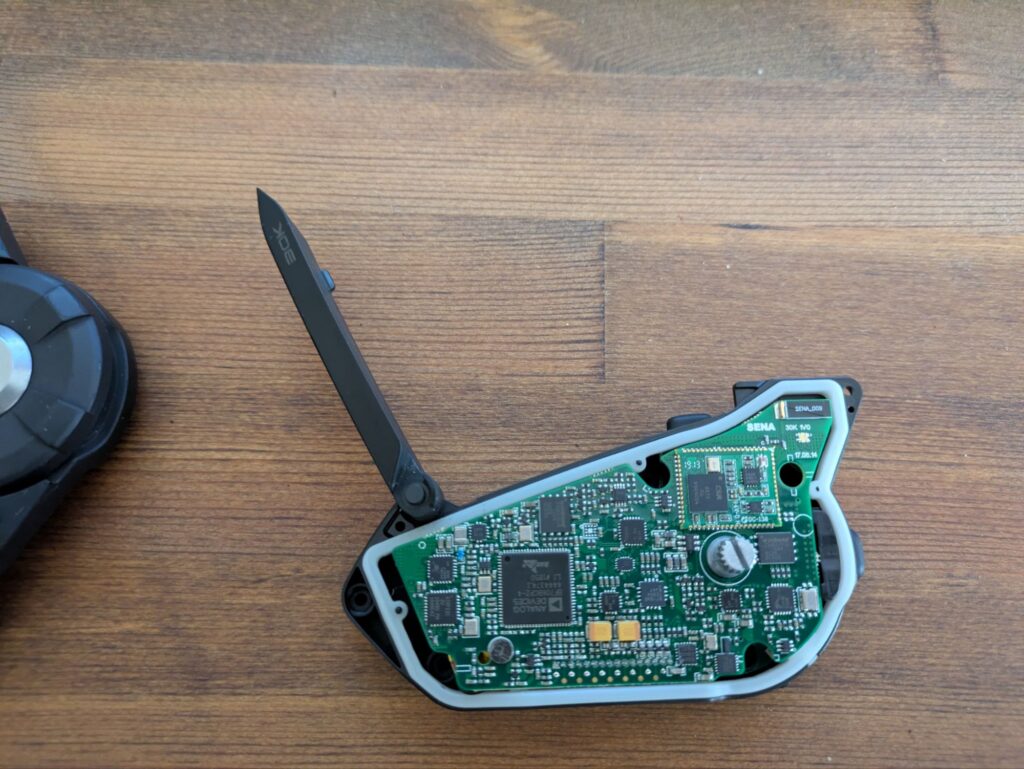

最後にカバーを外します。
外しにくい場合は精密ドライバーのマイナスで隙間をこじりつつ開ければ空きます。
ここから基板をずらして、バッテリーを交換します。
バッテリーを取り換える

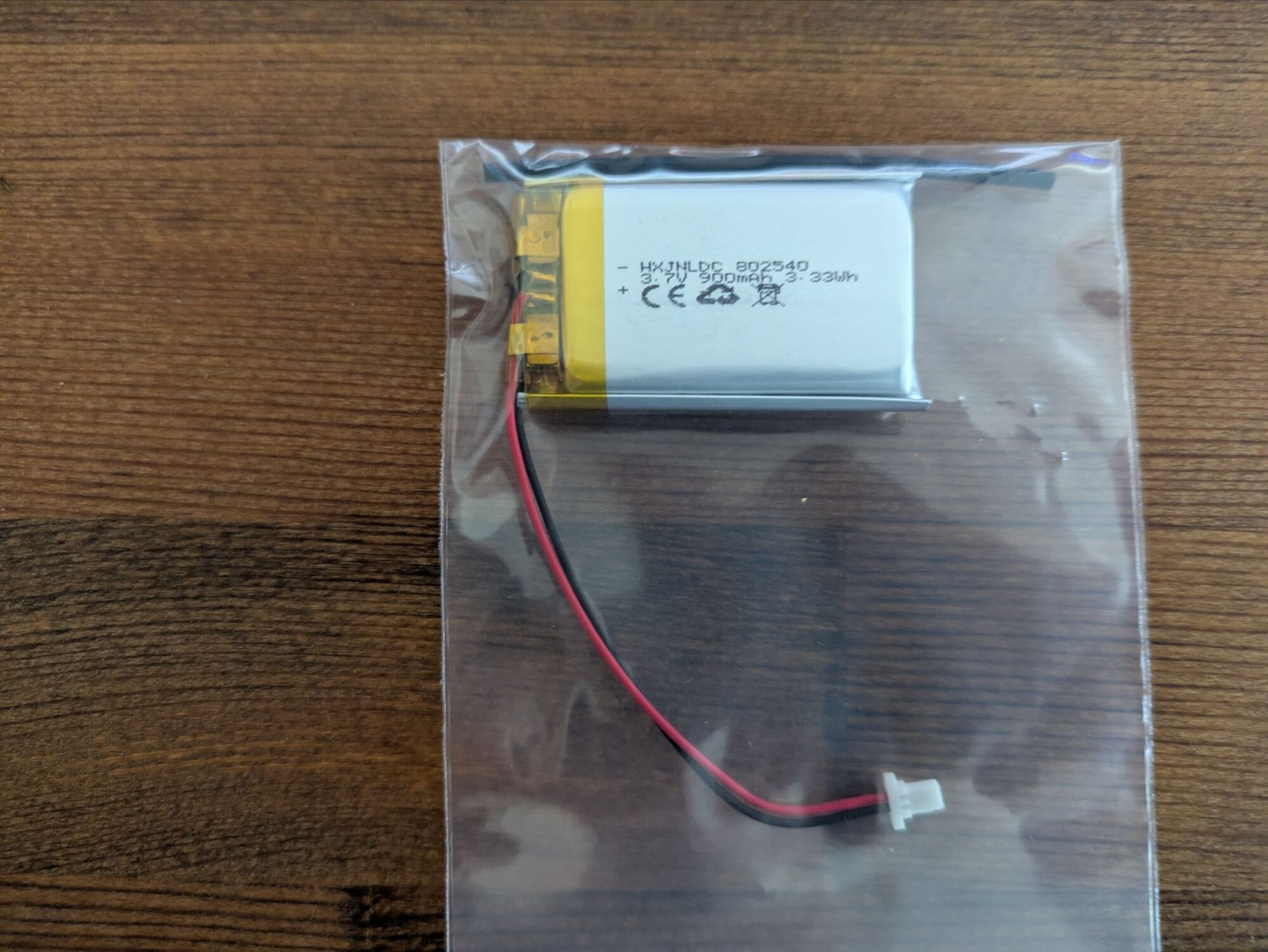

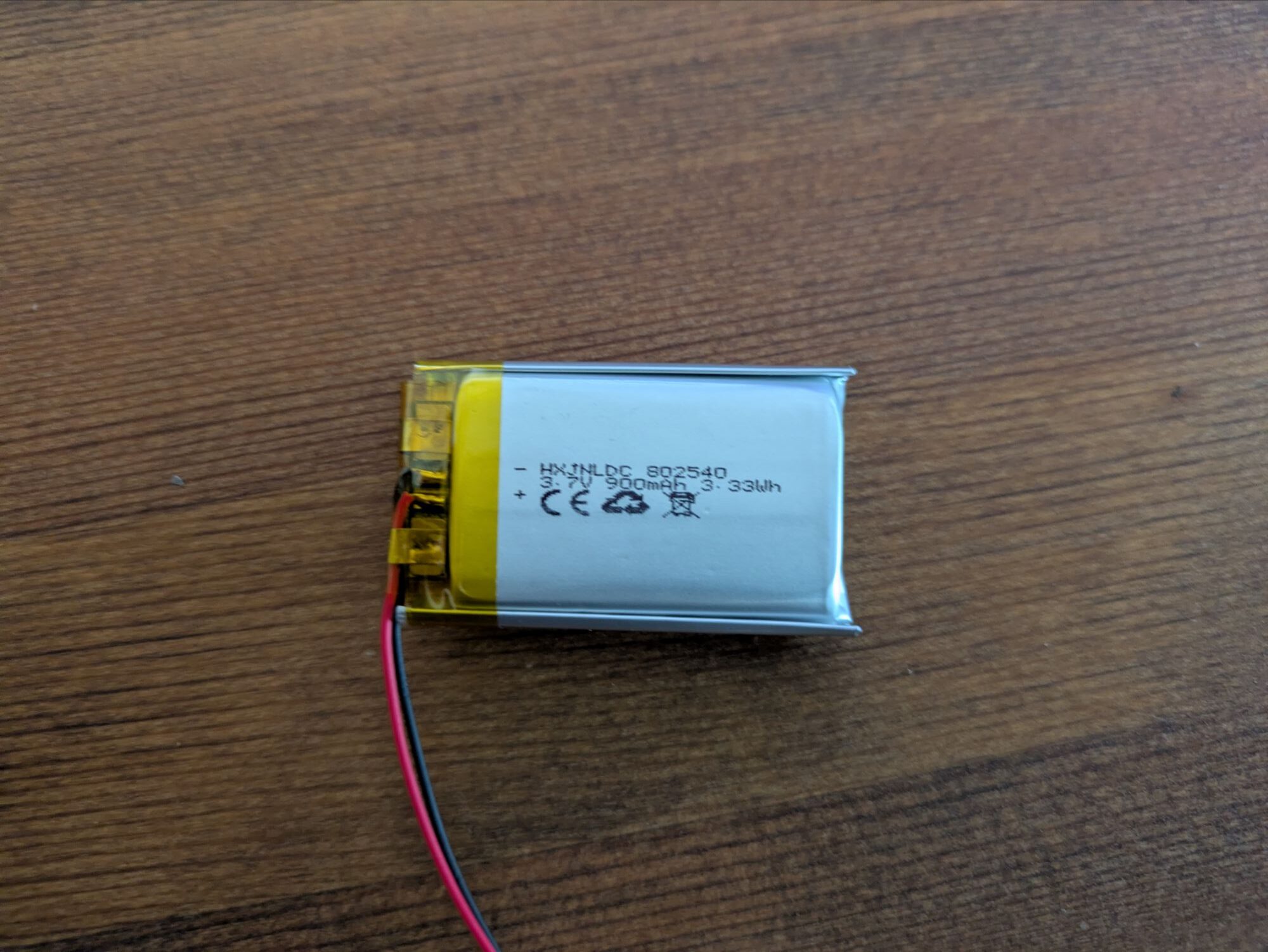

今回購入したバッテリーを袋から開封します。
MADE IN CHINA製です。
開封した後。
大きさ的に合ってそうなので、まずは大丈夫だと安心します。
基板を外すには、下のマウントと接続している部分を外す必要があります。

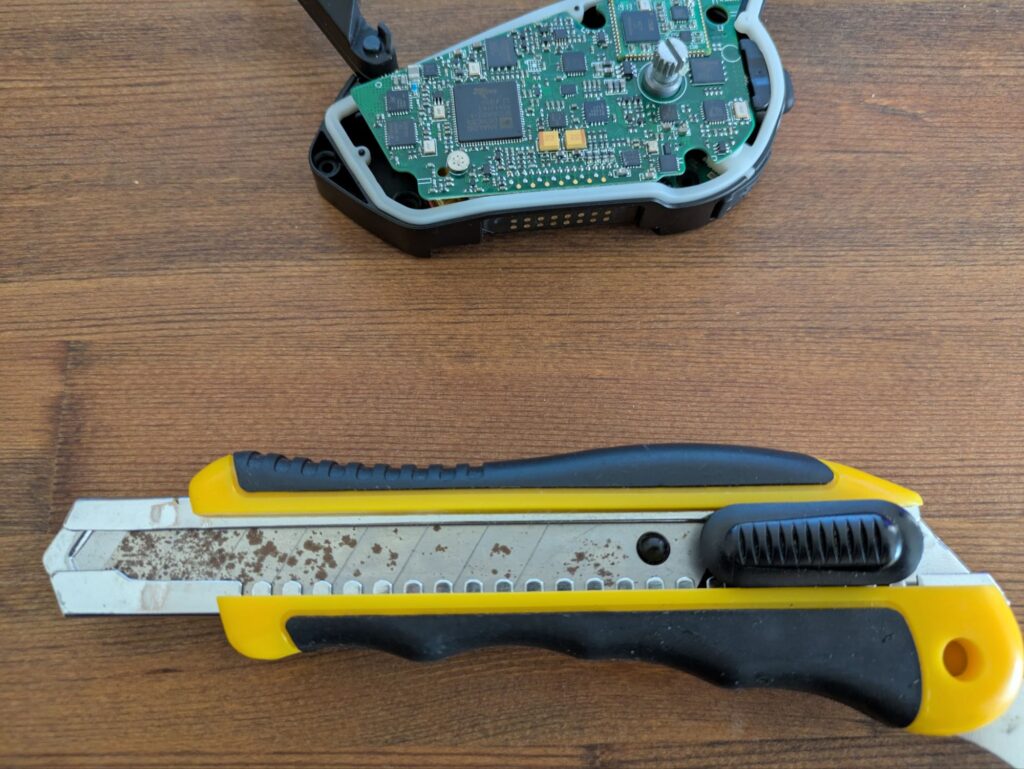

精密ドライバーのマイナスや、ヘラでこじっている人が多いですが、手持ちの道具が無かったのでカッターでこじりました。
ただカッターだと余計なところを切ってしまう恐れがあるので、極力マイナスドライバーやヘラを使いましょう。

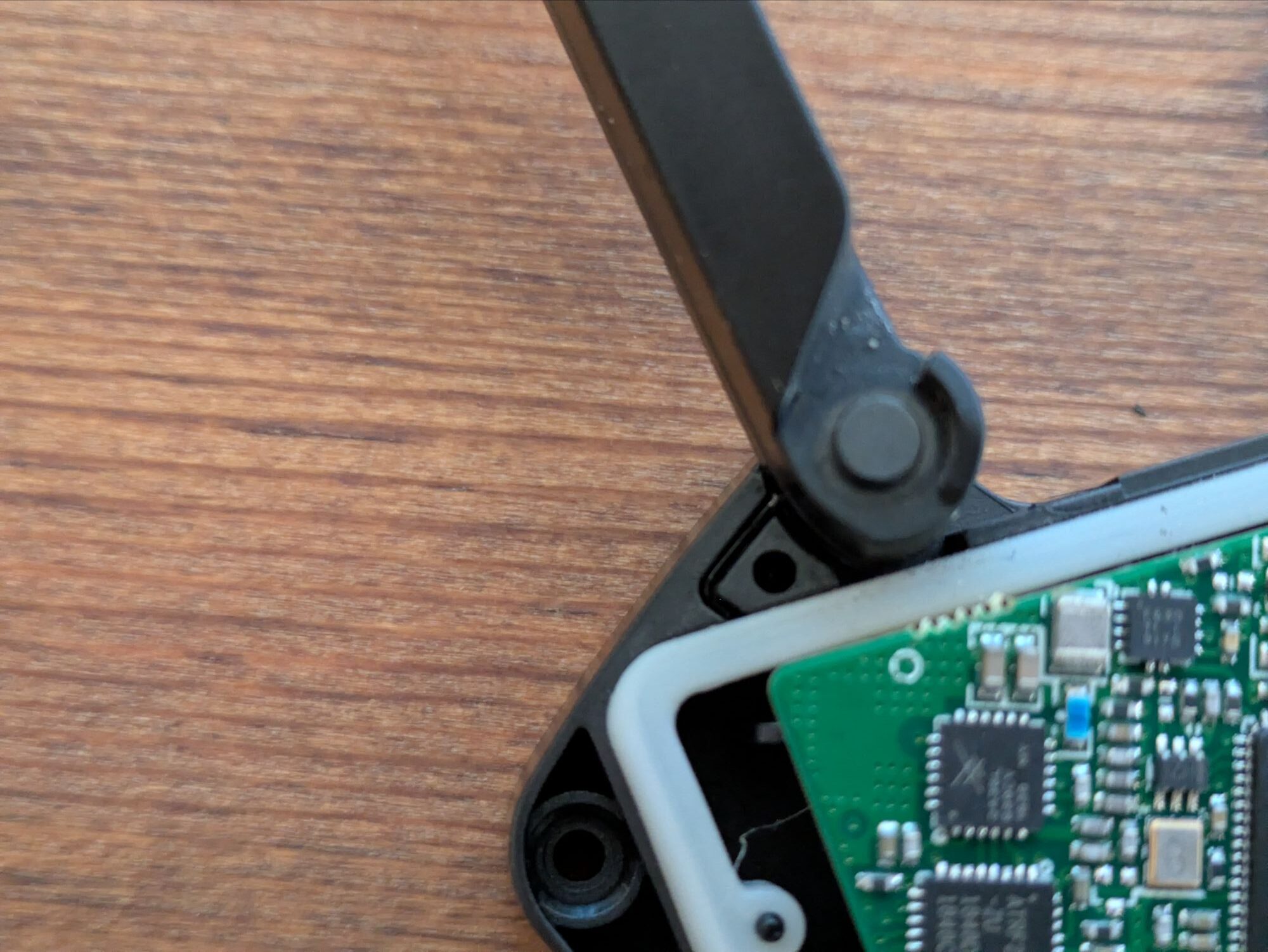

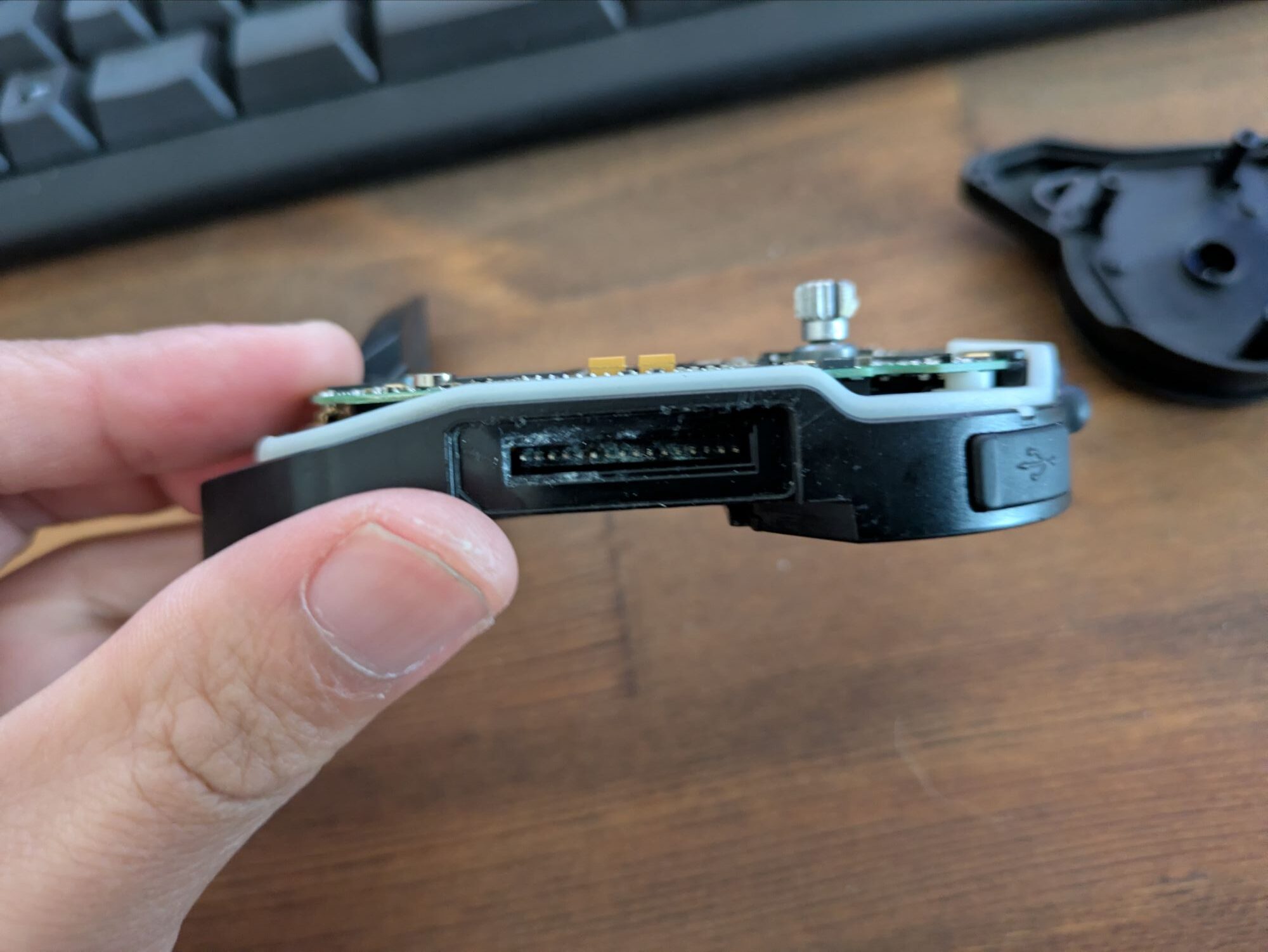

剥がす必要のある端子はコチラ👇

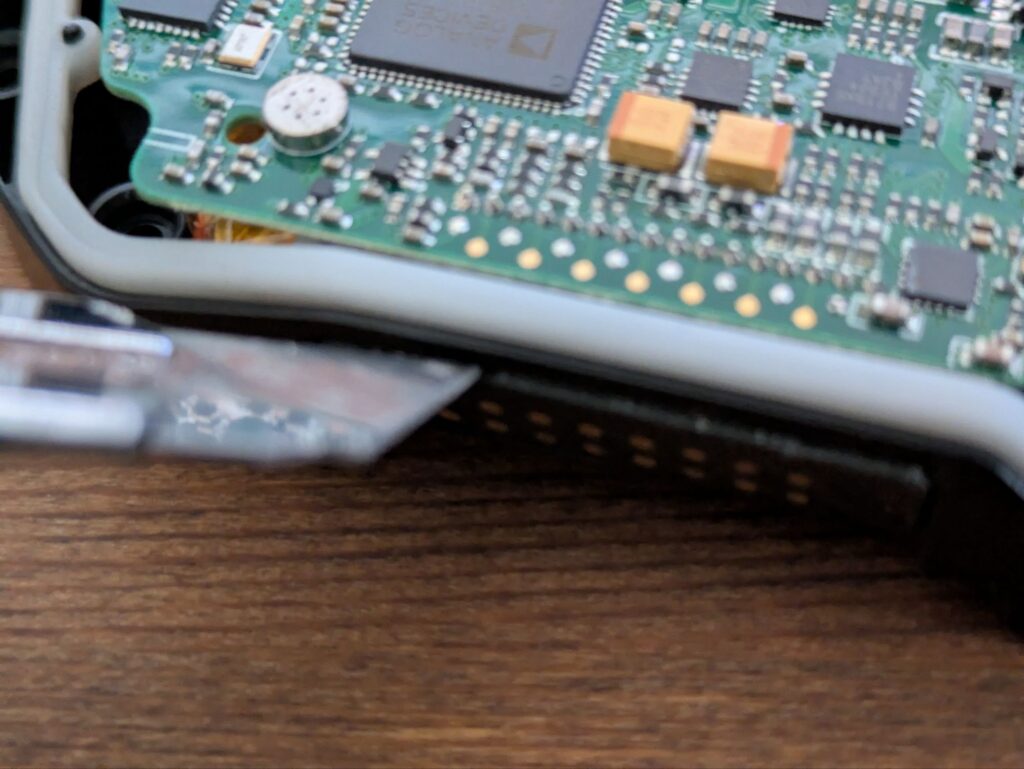

カッターの刃を入れながらこじっていきます。

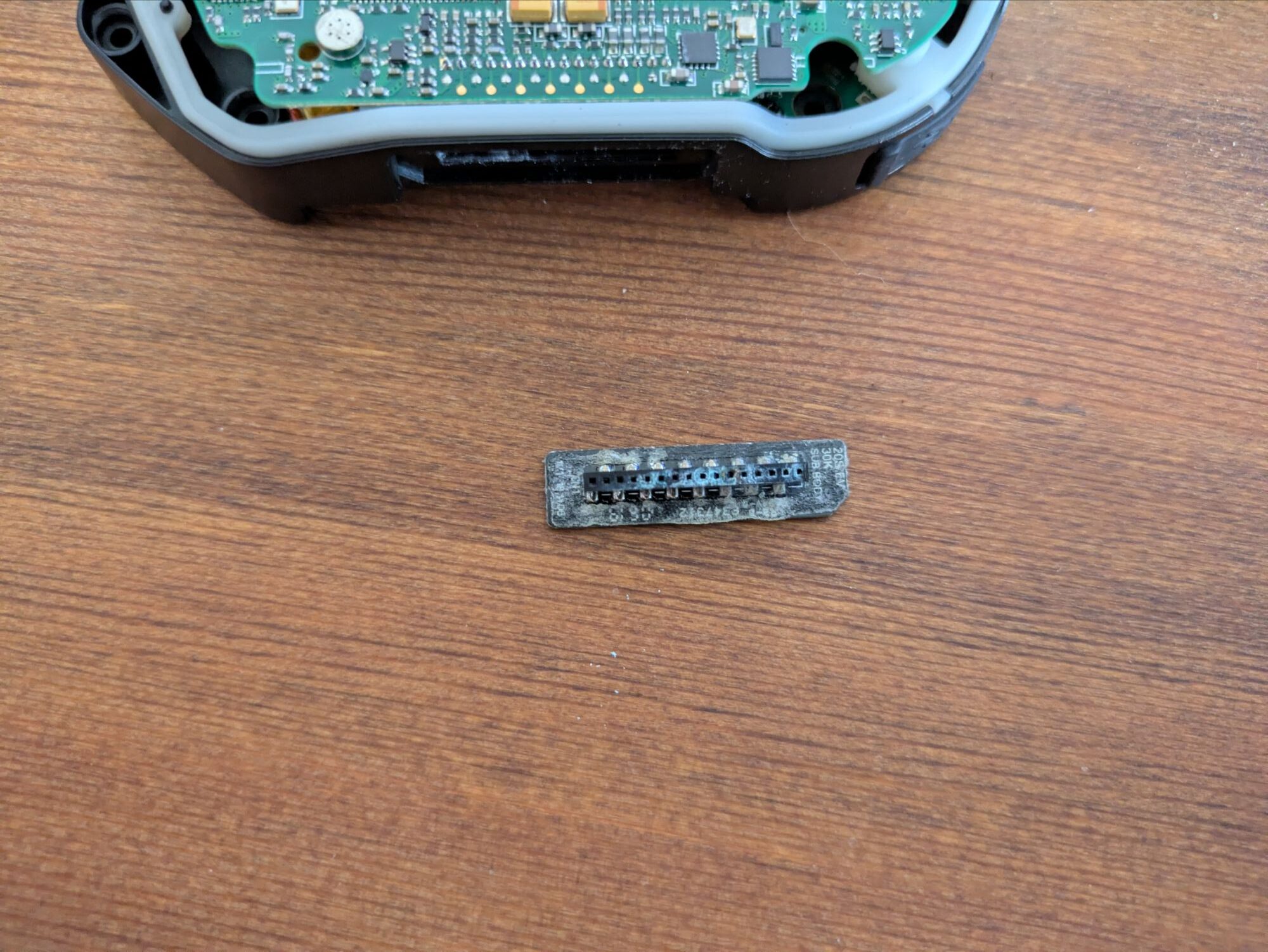

接続部分を剥がした様子。接着剤がついていたのか汚れております。
中のピンがありますが、コチラを曲げないように剥がしましょう。
また曲げないように再度差し込む必要があります。
基盤を剥がして、バッテリーを交換する

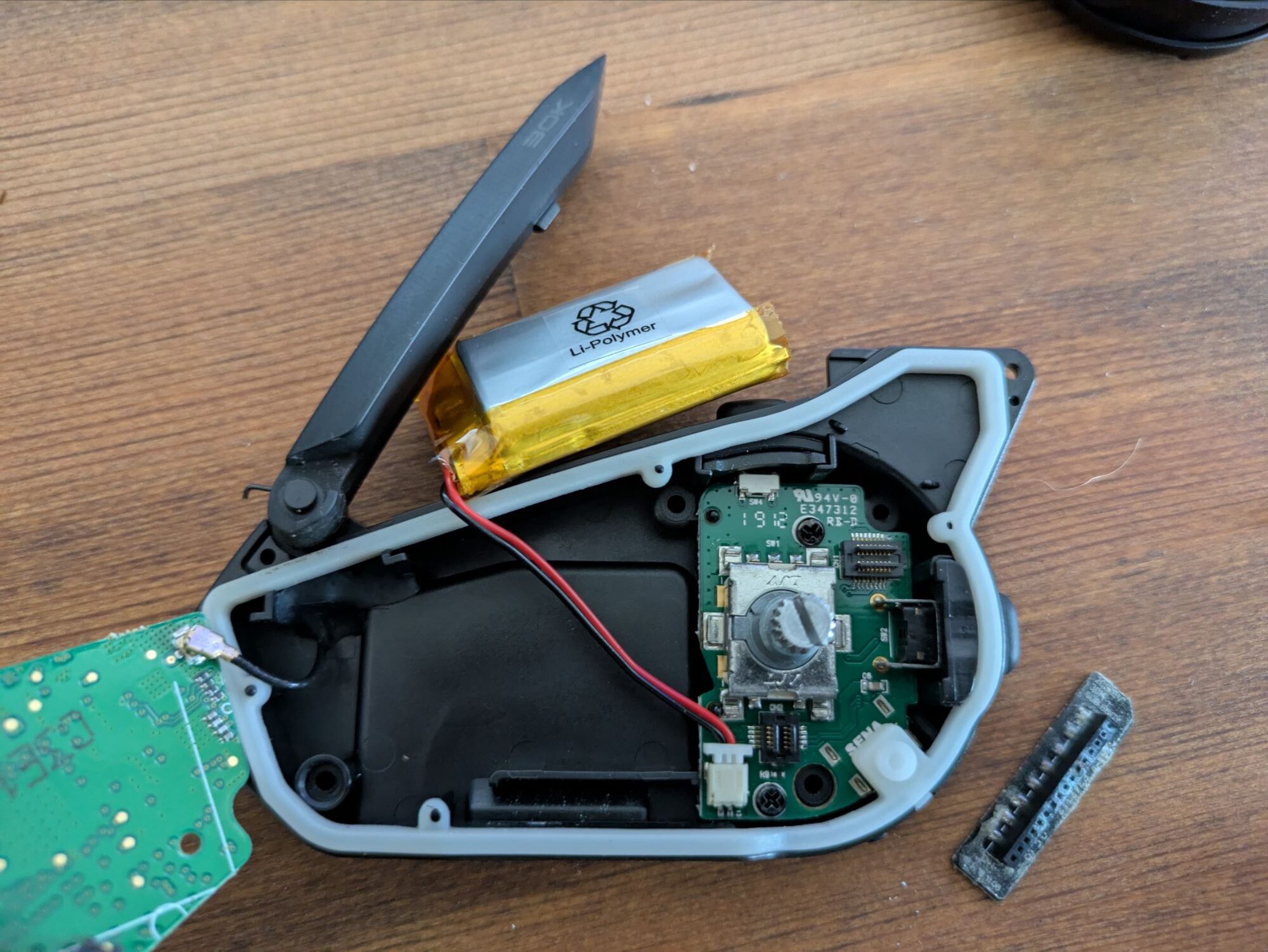

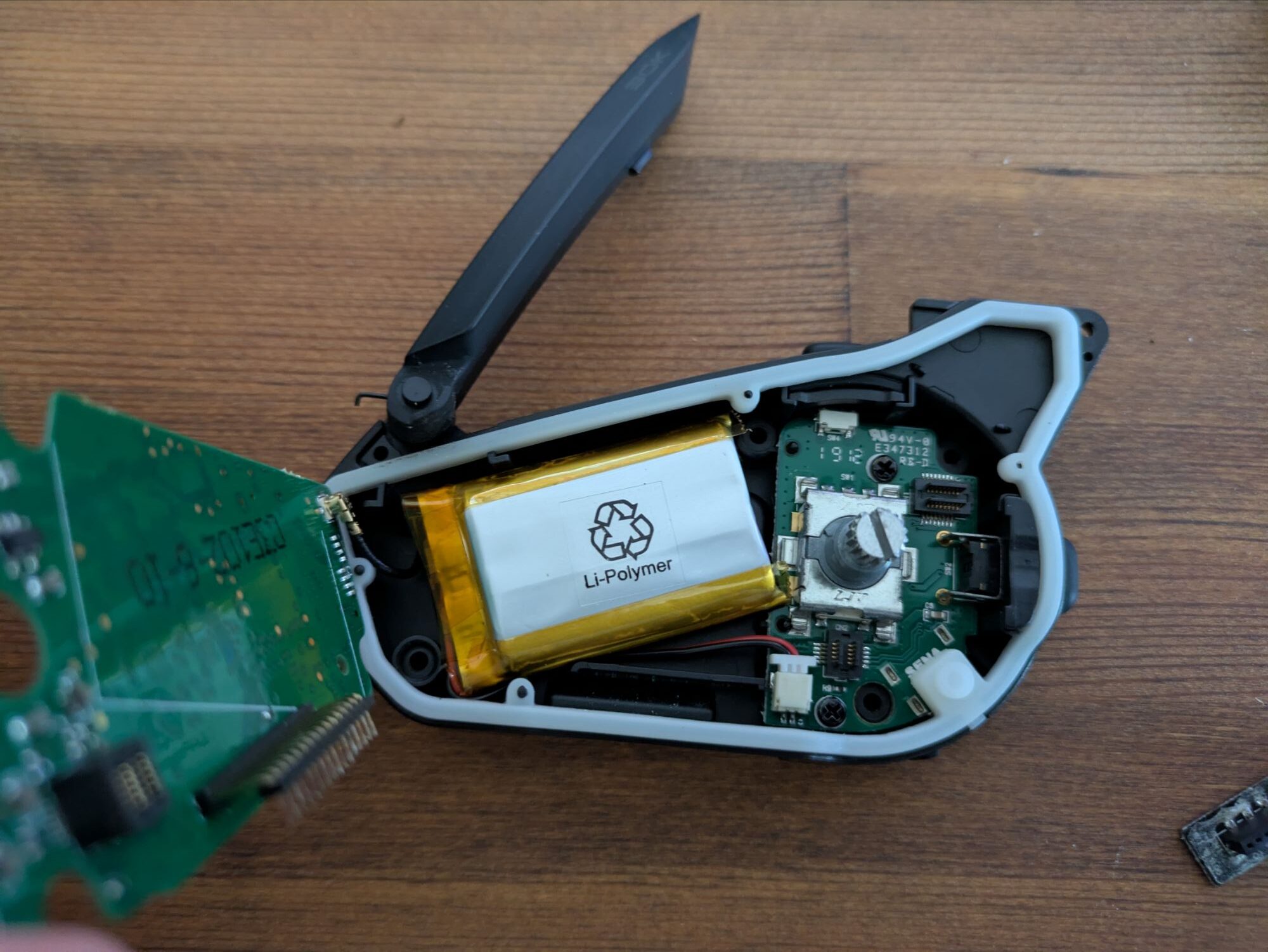

基盤を剥がすとバッテリーが見えてきます。
左側に基盤と黒い線がつながっている個所があるので、ちぎらないように注意して剥がします。
バッテリーは両面テープで固定されて少し硬いので、手で剥がせない場合はドライバーやヘラでこじって剥がします。
最後にバッテリーを基盤の端子から外して取り外し完了です。

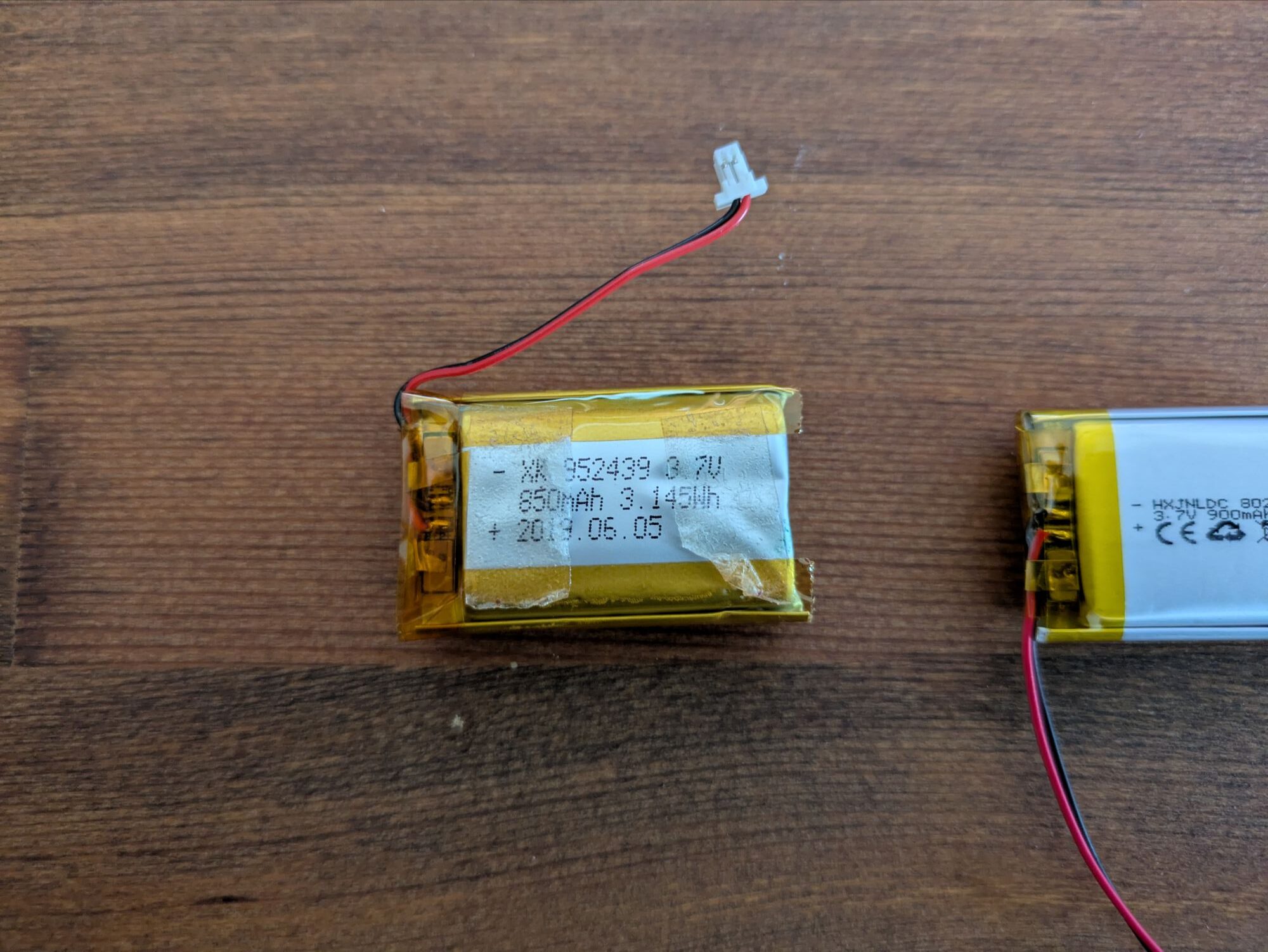

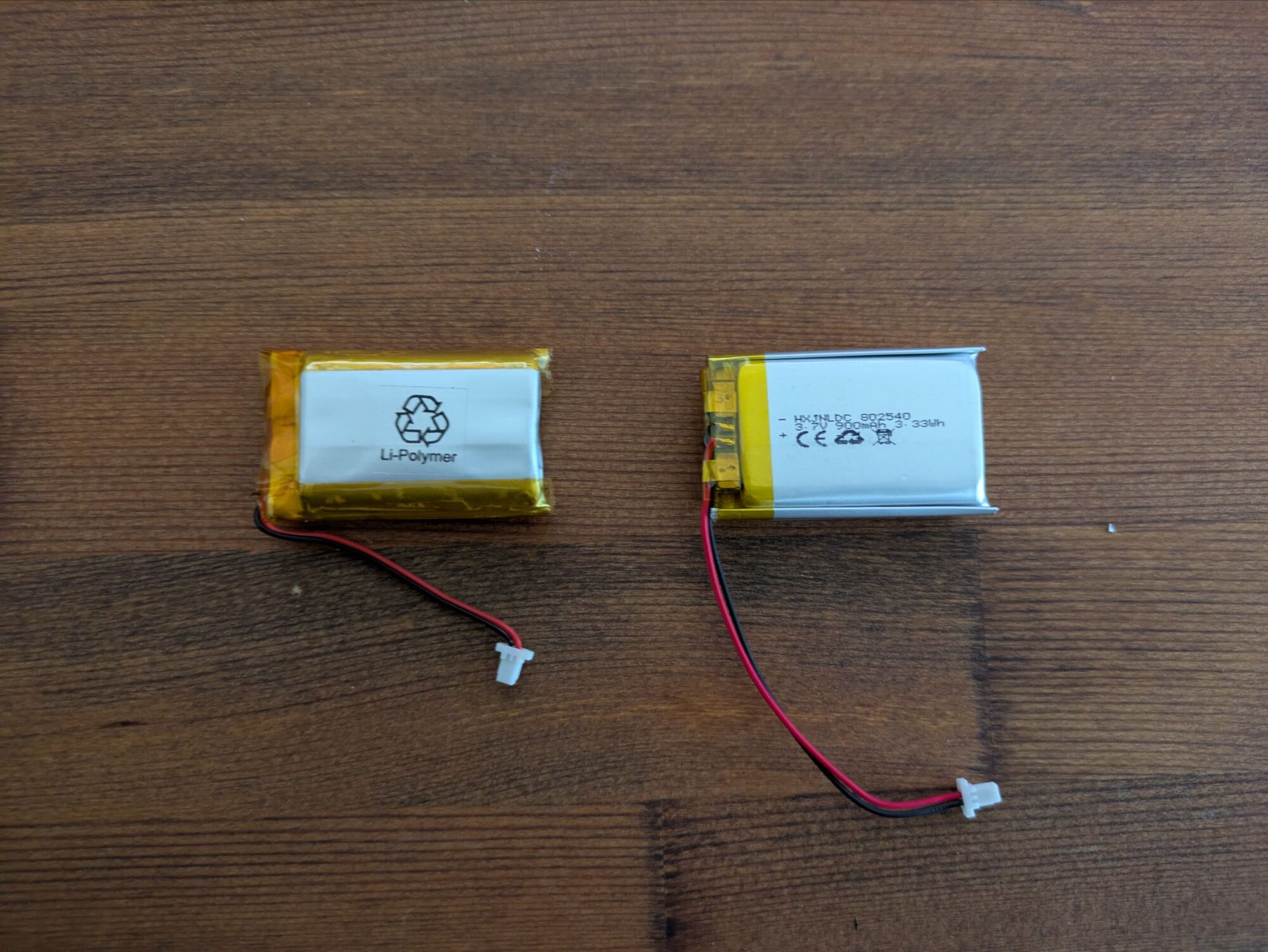

左がついていたバッテリー、右が新品のバッテリーです。
850mAhですが、購入したのは900mAhと少し容量が多くなっています。
またバッテリーの製造年月日が2019/6/5と実に6年前のバッテリーでした。
これは使い込んでいますね…
新品のバッテリーは900mAhと少し容量アップです。

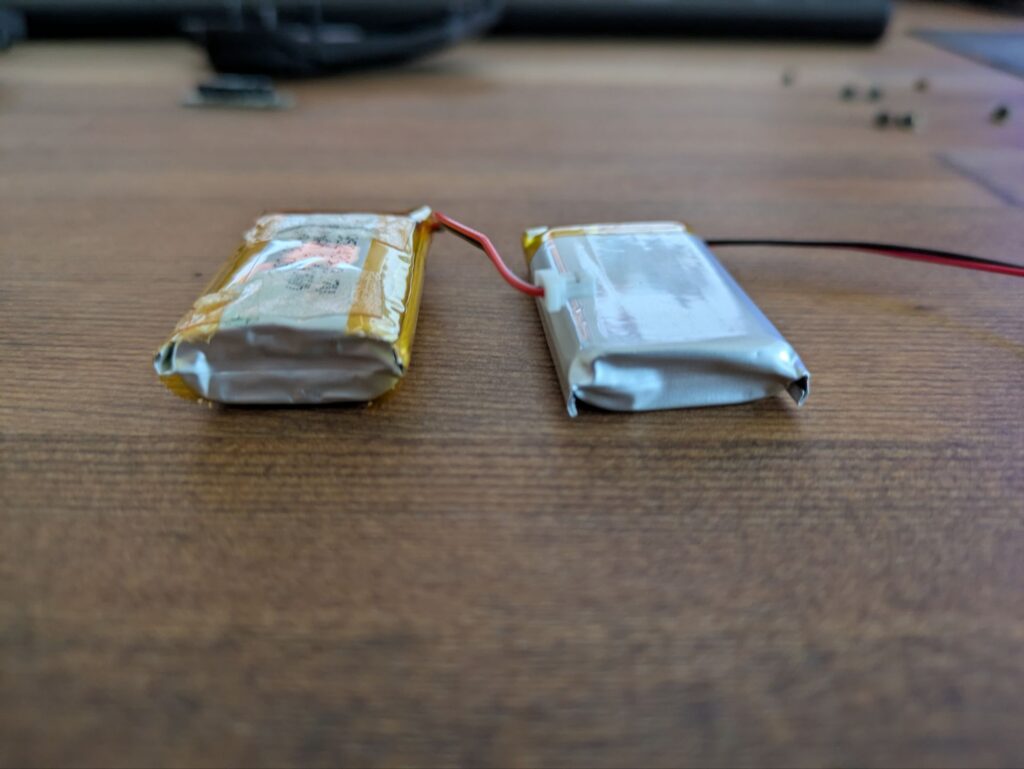

厚みを比較すると歴然、左の使い込んだバッテリーは膨れ上がっています。

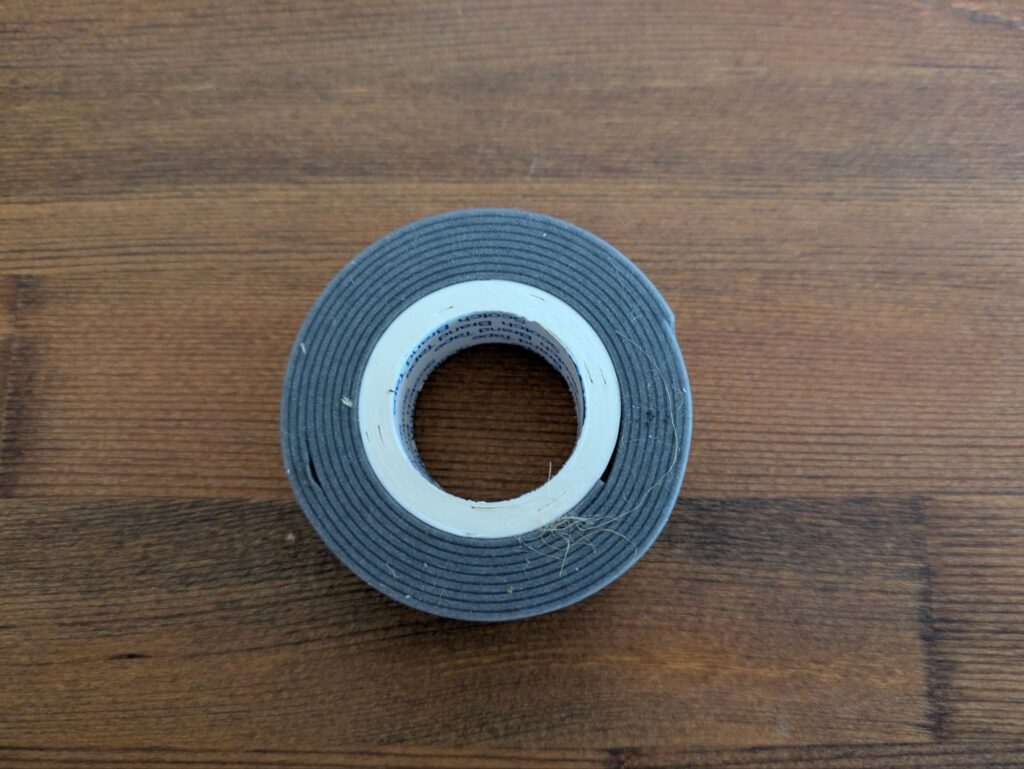

バッテリーを固定させるための両面テープですが、家にあった厚みのある両面テープを使用します。
本来はもっと薄いテープが使用されているみたいですが、手持ちにある両面テープがコレしかなかったので、コチラを使用します。

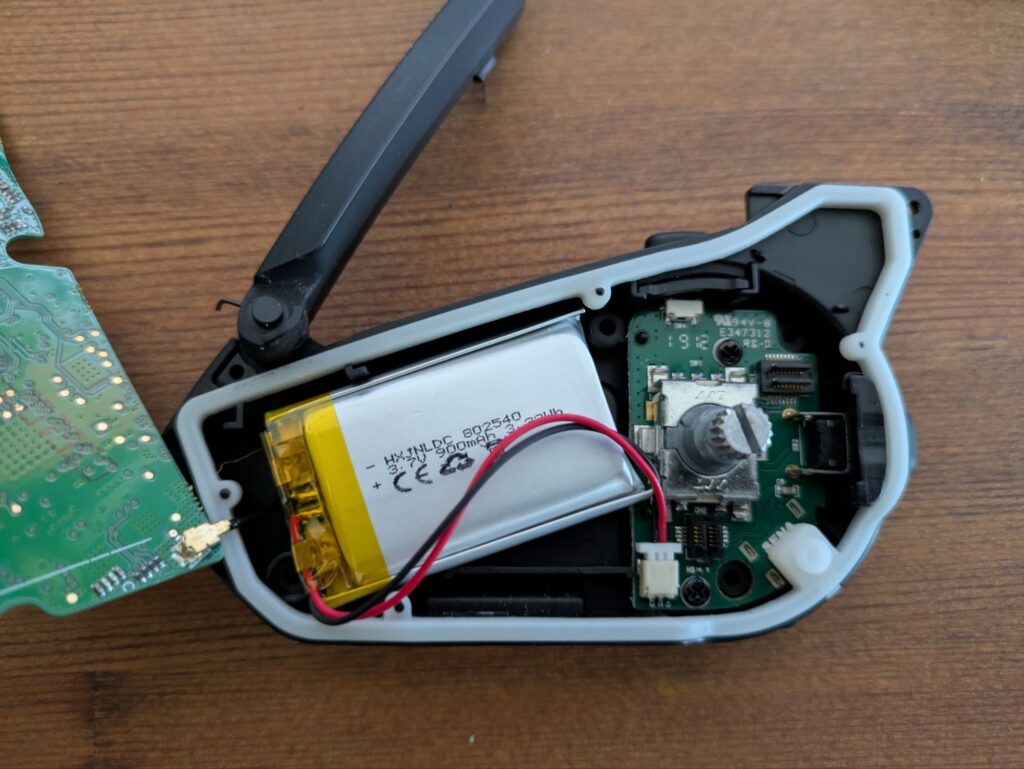

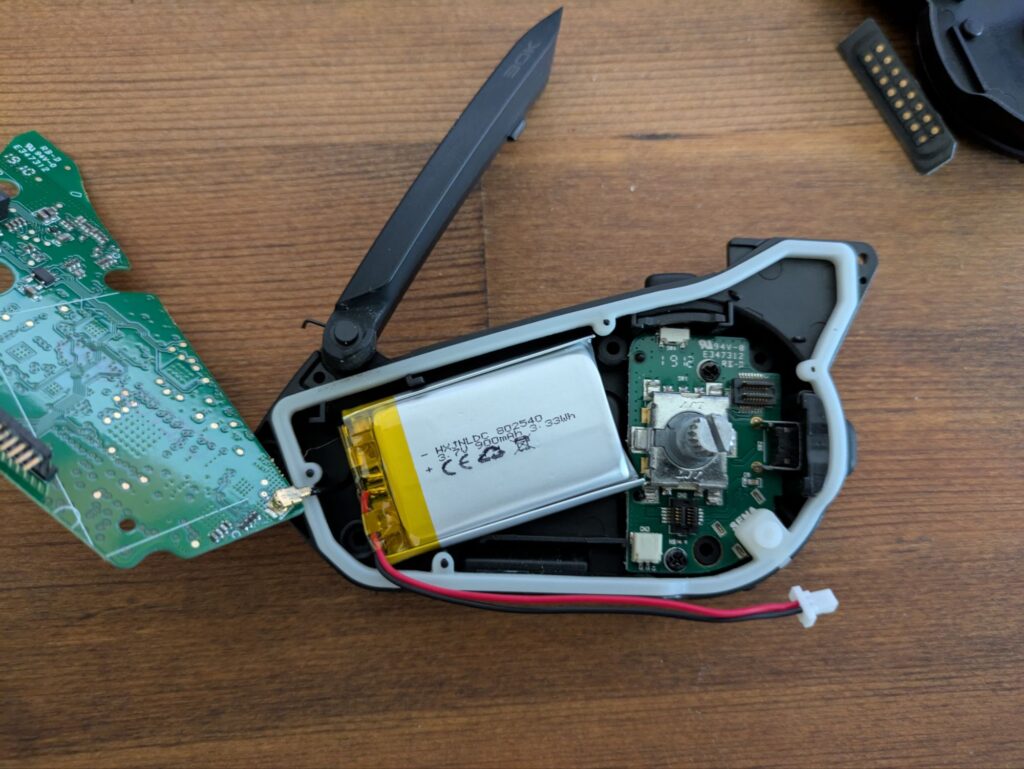

バッテリーを固定したら、カプラーを差し込んでバッテリー交換は完了です。
充電器を差して、導通確認を行う

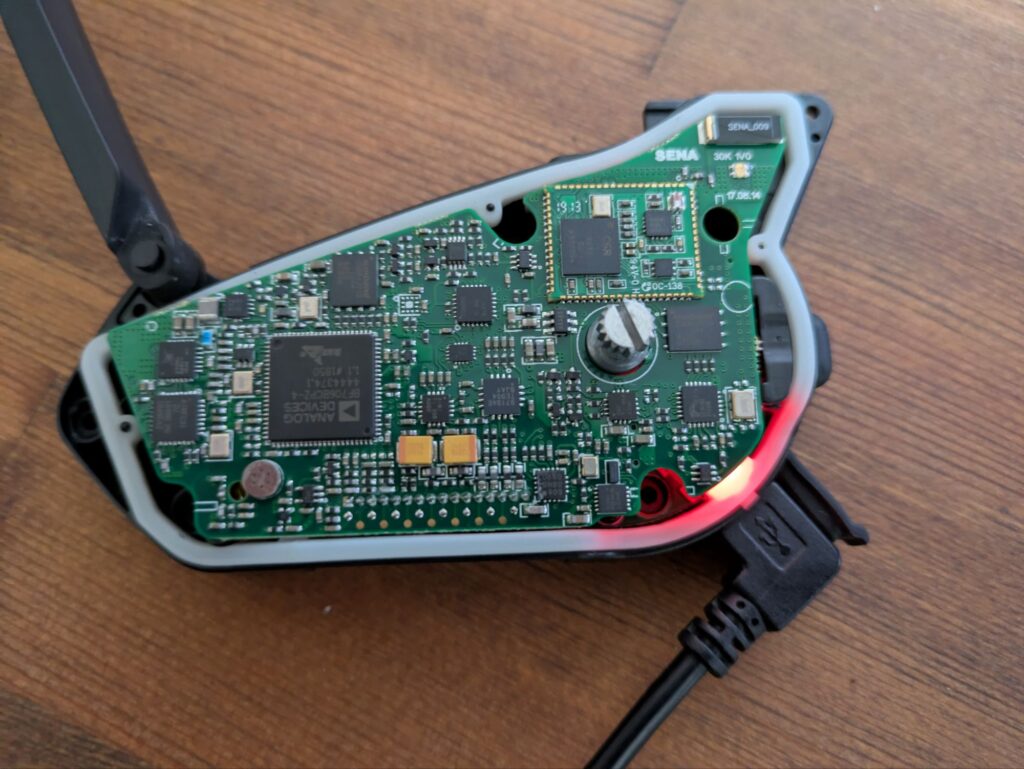

自信がある方はそのままカバーを取り付けても良いですが、確認のため一度充電器を差して導通確認を行います。
充電中に光る赤色のランプが光れば導通確認完了です。
カバーを閉めてバッテリー交換完了
最後に外した手順と逆の手順でカバーを閉めます。
外周部に防水用の白色ゴムがついているので、カバーで挟み込まないよう注意しながらカバーを取り付けます。
アンテナ部分にバネがついていますが、バネの先端のL字形状と同じ溝がカバーに彫られているので、合うように入れておきます。
カバーをつけて、裏側のネジを締めこんだら完成です。
かかった費用と作業時間
今回かかった費用と作業時間はコチラ
費用と作業時間
- 費用：2,299円
(バッテリー代) - 作業時間：1.0h
マウントと接続される端子部分を外すのが一番苦労しました。
買い替えとどっちが得か
今回バッテリー交換をしましたが、SENAはエントリーモデルの30Kや10Sでも1万円は超えてしますので興味があり、自己責任で作業できる方がバッテリー交換にチャレンジしてみてもイイと思います！
普段PC組み立てやバイク触っていれば特別難しい作業はないので、気軽に実施してみてください。
（ただ細かい作業になるので、器用さは少し欲しいところ。苦手な人は私みたいにピンセットとかあると便利です）
